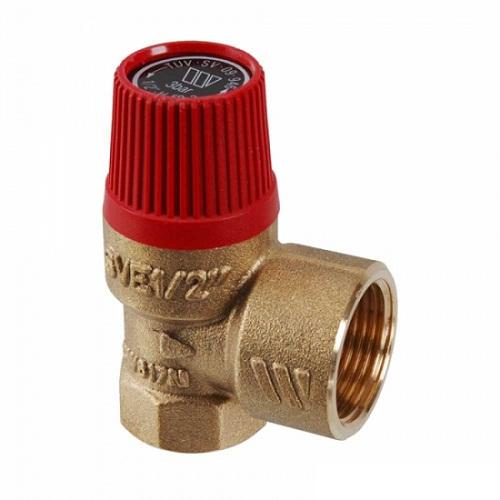

Запобіжний клапан WATTS SVH 1/2 ", 3 bar

• Максимальна робоча температура - 140 ° C.
• Випускний тиск клапана, передбачене при виготовленні - 3 бар.
• Клапан захищений від перенастроювання випускного тиску запресовуванням кришки.

монтаж:

Запобіжний клапан слід встановлювати у вертикальному положенні в найвищій точці нагрівального приладу або впритул до нього.
Установка фільтрів і інші звуження в підводці до запобіжного клапану неприпустимі!
Зливний шланг повинен відповідати діаметру випускного отвору клапана, мати не більше 2-х вигинів і не перевищувати 2-х метрів по довжині. Запобіжний клапан повинен встановлюватися так, щоб скидання води / пара не піддавав людей небезпеки. Будь-яке навантаження на поворотну кришку неприпустима.

обслуговування:

В клапані, не спрацьовує протягом тривалого часу, можуть утворитися забруднення, що призводять до течам. Для уникнення цього клапан слід періодично промивати, повернувши поворотну кришку (4) в напрямку стрілки. Більшість течі з клапанів викликані забрудненнями між сідлом і тарілкою клапана і усуваються промиванням.

матеріали:

• Корпус: латунь СuZN40Pb2 згідно DIN 17660, пресована і отпескоструенная
• Поворотна кришка: посилений нейлон
• Мембрана і сідло: етилен-поліпропілен
• Пружина: спеціальна гальванізована сталь
• Диск, шток і ін. Частини: латунь СuZN40Pb2 згідно DIN 17660

Конструктивні характеристики:

1 .Корпус
2. Кришка корпусу
3. Тяга мембрани
4. Поворотна
5. Мембрана
6. Пружина
7. Табличка з позначенням
