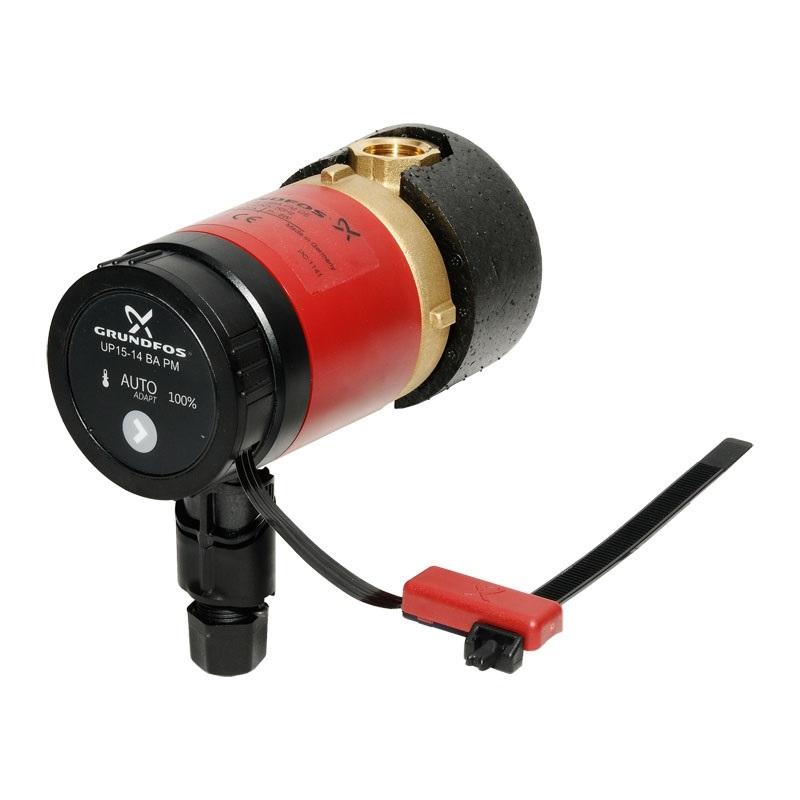

Рециркуляційний насос Grundfos UP 15-14 BA PM

  Grundfos UP 15-14 BA PM - насос зі сферичним ротором, призначений для циркуляції гарячої води для побутових потреб в системі гарячого водопостачання. Насос виготовлений для установки в системах зі зворотнім трубопроводом. У таких системах насос постійно подає гарячу воду по всій будівлі. Він приводиться в дію малошумним високоефективним однофазним 12-полюсним електродвигуном з постійним магнітом відповідно до директиви щодо електромагнітної сумісності. Енергоспоживання насоса знижено до 5-8 Вт. Корпус насоса виготовлений з латуні, яка має високу корозійну стійкість і дозволена для застосування в контакті з питною водою.
   Для швидкого і простого монтажу насос має зручний у використанні роз'єм COMFORT PM. Насос поставляється з ізоляційними кожухами для мінімізації теплових втрат в навколишнє середовище.

Додаткові відомості про виріб

Насос призначений для циркуляції гарячої води для побутових потреб в наступних системах:

• системи гарячого водопостачання для побутових потреб в будинках на одну-дві сім'ї;
• невеликі опалювальні системи.

Насос підходить для відкритих і закритих систем і повинен встановлюватися всередині приміщення. Насос має сферичний електродвигун з підшипником ротора, який сам налаштовується і змащується перекачуваною рідиною. Електродвигун можна відокремити від корпусу насоса, що дозволяє легко виконувати технічне обслуговування і заміну.

Насоси мають такі характеристики:

• Деталі, що контактують з рідиною, що перекачується, герметично відокремлені від статора за допомогою сферичного сепаратора з нержавіючої сталі.
• Підшипник не має зазору, і так як у нього є тільки одна точка опори, він створює дуже низький коефіцієнт тертя, який призводить до зниження вхідної потужності і шуму.

Розподільна коробка, електродвигун і насосна установка пройшли випробування на вологостійкість відповідно до Директиви ЄС пристрій низького струму. Застосовувані стандарти: EN 60335-1 і EN 60335-2-51.

Електродвигун має захист повного електричного опору і, отже, захист від короткого замикання. Додатковий захист електродвигуна не потрібно. Конструкція насоса відповідає стандарту IEC 61140, клас II, який означає, що він має подвійну електроізоляції. Завдяки цьому клема захисного заземлення стає неактуальною, і тому вона відсутня. На випадок сухого ходу насос захищений відповідною функцією. Захист від сухого ходу працює шляхом внутрішнього виміру синхронізації ротора і статора.

В даному виконанні AUTOADAPT пропонується три режими роботи:

• Безперервний 100% режим роботи. Насос працює безперервно з максимальною частотою обертання без будь-якого регулювання.
• Режим контролю температури. Температура в насосі контролюється за допомогою внутрішнього і зовнішнього датчиків температури. В результаті вимірювань цих датчиків насос розраховує діапазон температур, який відповідає найбільш ефективної середній температурі системи. Для забезпечення максимальної зручності та економії енергії режим контролю температури автоматично запускає і зупиняє насос в межах даного діапазону температур.
• Режим AUTOADAPT. Функція AUTOADAPT регулює час роботи насоса шляхом включення і виключення насоса відповідно до моделі споживання користувача (ів). Це означає, що насос забезпечує одночасно максимальну зручність і економію енергії. Для функції AUTOADAPT потрібно датчик температури, установлюваний на нагнітальному трубопроводі на відстані 20-50 см від виходу з котла. Цей датчик використовується для визначення відведення гарячої води. Моменти відведення реєструються і використовуються для розрахунку моделі споживання з метою контролю стану включення / вимикання насоса. Якщо споживання змінюється, наприклад, у вихідні та святкові дні, насос розпізнає стан простою через 24 години і автоматично перемикається в неробочий режим. Після повернення мешканців «розумний» насос автоматично відновить ту ж саму модель споживання, яка була до вихідних і святкових днів. Таким чином, доступ до постійно гарячій воді ніколи не ставиться під загрозу. Режим AUTOADAPT автоматично запускає насос один раз в тиждень і промиває труби протягом 15 хвилин.

Для котлів з режимами дезінфекції функція AUTOADAPT розпізнається автоматично, коли температура в котлі підвищується, для усунення ризику появи бактерій legionella. Коли це відбувається, насос запускається і промиває всі труби протягом 30 хвилин. Функція AUTOADAPT була розроблена для систем гарячого водопостачання для побутових потреб з баками-акумуляторами гарячої води в якості первинного джерела нагріву. Для отримання в повній мірі функціональних можливостей AUTOADAPT компанія Grundfos рекомендує встановлювати насос в системах з баками-акумуляторами гарячої води.

Якщо функція AUTOADAPT активується в системі гарячого водопостачання для побутових потреб з термостатичним клапаном для підвищення і зниження температури в рециркуляційній трубі, то в результаті дві активні системи контролю працюватимуть окремо. У цьому випадку компанія Grundfos рекомендує повністю відкрити термостатичний клапан. Для відключення функції контролю клапана встановіть його на максимум.
