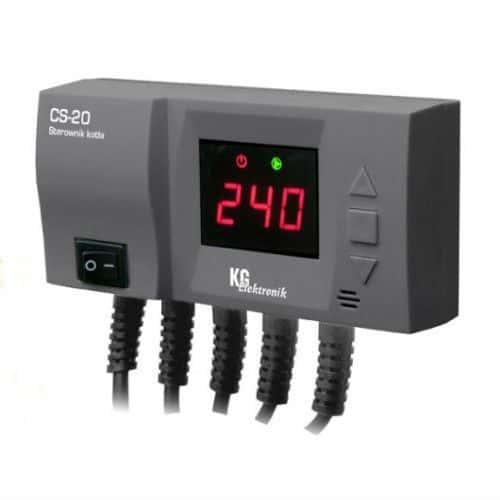

Блок управління KG Elektronik CS-20

  Автоматика для твердопаливного котла KG Elektronik CS-20 призначена для автоматизації роботи котла. CS-20 - вдосконалена автоматика для твердопаливних котлів, що управляє насосом і вентилятором. Для Вас запрограмирован один з п'яти доступних режимів роботи автоматики. Все що Вам необхідно - це встановити необхідний режим і температуру, іншім займається автоматика.

  Принцип дії:

Контролер CS-20 управляє насосом ЦО, а також припливним вентилятором за допомогою значень температури в котлі. Контролер призначений для управління котлами, опалювальними твердим паливом, деревом, вугіллям, брикетом. Користувачеві доступно перед встановленням 5 версій режимів контролера в залежності від виду палива і типу котла. Автоматика чітко, з урахуванням гістерезису буде підтримувати задану температуру з точністю до 1 градуса.

Функція F1 дерево і вугілля (плавна потужність обдування)

Функція F2 дерево (потужність обдування 20% + продувки)

Функція F3 вугілля (потужність обдування 50% + продувки)

Функція F4 подрібнене вугілля (потужність обдування 100% + продувки)

Функція F5 особисті настройки

У функціях від F1 до F4, це попередньо встановлені автоматичні режими, тобто потужність вентилятора, температура включення насоса ЦО, а також температура згасання встановлених по замовчуванню. Функція F5, призначена для ручних установок.
